Reemplazo e instalación de cableado eléctrico en el apartamento.

Cómo reemplazar correctamente el cableado en el apartamento. Qué se necesita para esto. ¿Cuáles son las restricciones? ¿Es posible realizar la instalación usted mismo? Encontrarás respuestas a estas preguntas en este artículo..

Si se planea una revisión importante con remodelación, entonces tendrá que pensar en una parte del trabajo como reemplazar e instalar el cableado eléctrico en el apartamento. Puede hacer esto con sus propias manos si conoce palabras de primera mano como sonda, sección transversal de cable, disyuntor, buscador de voltaje, amoladora y perforadora, y también recuerda los laboratorios de física de la escuela sobre el tema del ensamblaje de circuitos eléctricos..

¿Cuál es el cableado eléctrico en el apartamento? Este es el cable que va al medidor, desde el medidor a los disyuntores (enchufes), y luego a las cajas de conexiones, enchufes, interruptores y bombillas..

Para comprender qué es el reemplazo e instalación de todo el cableado, llamamos su atención sobre el hecho de que casi siempre los cables pasan dentro de las paredes, respectivamente, para su instalación y desmontaje, es necesario ranurar ranuras en las paredes. Este negocio es ruidoso y polvoriento, y la complejidad de estos trabajos depende principalmente del material: losa de hormigón o ladrillo. La tarea se simplificará enormemente si enfunda las paredes con paneles de yeso. En este caso, simplemente puede pasar los cables a lo largo de las paredes y luego hacer el acabado..

El segundo factor importante es el propósito del trabajo que se está realizando. Si se trata de una instalación, entonces se realiza de acuerdo con el plan aprobado para el cableado en la habitación, y si es un reemplazo, entonces todo depende de si se realizan cambios en las ubicaciones existentes de enchufes e interruptores. Si todo sigue como estaba, puede trabajar de inmediato y, si se planean algunos cambios, debe coordinar sus acciones con las autoridades pertinentes. Por cierto, uno no puede prescindir de ellos, por cierto. como mínimo, el medidor debe ser conectado exclusivamente por representantes autorizados de organismos reguladores.

Dejemos de correr por las autoridades para obtener permisos para mudanzas, etc., sobre todo porque, francamente, el autor del artículo nunca ha conocido a quienes estuvieron involucrados en esto (aunque realmente quiero creer que tarde o temprano todo se hará). correctamente). Consideremos de inmediato la opción más difícil, que incluye todos los tipos de trabajo posibles: un reemplazo completo del cableado eléctrico en el apartamento, con un cambio en la ubicación de los accesorios eléctricos.

¡Importante! Casi todas las fallas en los circuitos eléctricos ocurren en los lugares de las conexiones de los cables (torceduras, soldaduras, etc.). Por lo tanto, si el cableado está desactualizado, no se recomienda reemplazarlo parcialmente. Además, en las casas que se construyeron en la URSS, el cableado a menudo está hecho de alambre de aluminio, cuyo uso en las habitaciones hoy en día se reconoce como poco práctico..

No es nada bueno que se utilicen al mismo tiempo alambres de aluminio y de cobre. Esto se debe al hecho de que se produce una reacción en la unión de estos dos metales, que con el tiempo empeora el contacto y destruye la conexión. Por lo tanto, este método puede usarse solo como último recurso y por un corto tiempo … En el artículo sobre cómo realizar las conexiones de cables correctamente, le diremos cómo, si es necesario, realizar dicha conexión correctamente, pero en cualquier caso , y cualquier electricista lo confirmará, el cableado completamente de cobre es la mejor opción para el hogar..

Entonces, para trabajar.

1. Elaboramos un plan para el número y ubicación de los aparatos eléctricos.

https://www.youtube.com/watch?v=eixGr9fgcRw

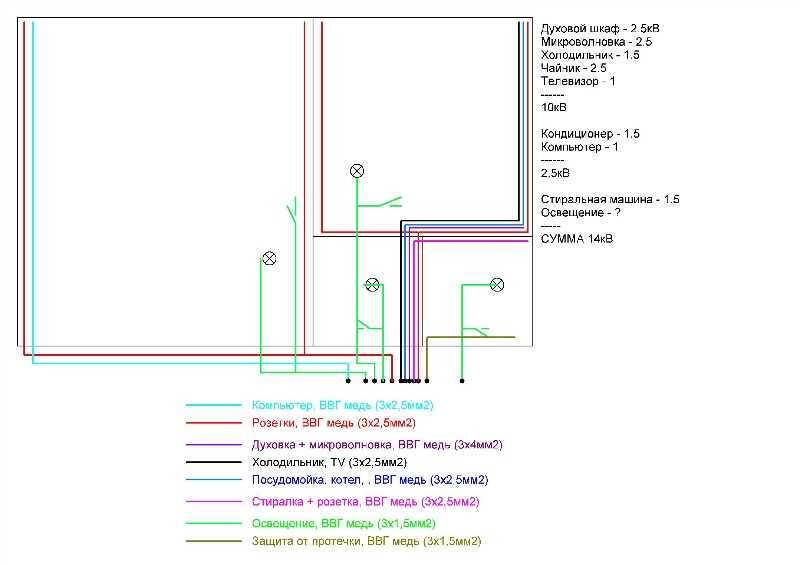

Esto es lo primero que debe hacer. No hay necesidad de ser modesto y es necesario imaginar completamente qué electrodomésticos usará ahora o dentro de unos años. En primer lugar, esto es necesario para los cálculos preliminares de las secciones transversales de los cables y, en segundo lugar, si en un par de años compra un lavavajillas o un horno, esto no será una razón para volver a martillar las paredes y ejecutar una salida separada. que es muy deseable tener para estos dispositivos. A continuación se muestra una lista de los dispositivos domésticos más comunes y que consumen mucha energía.

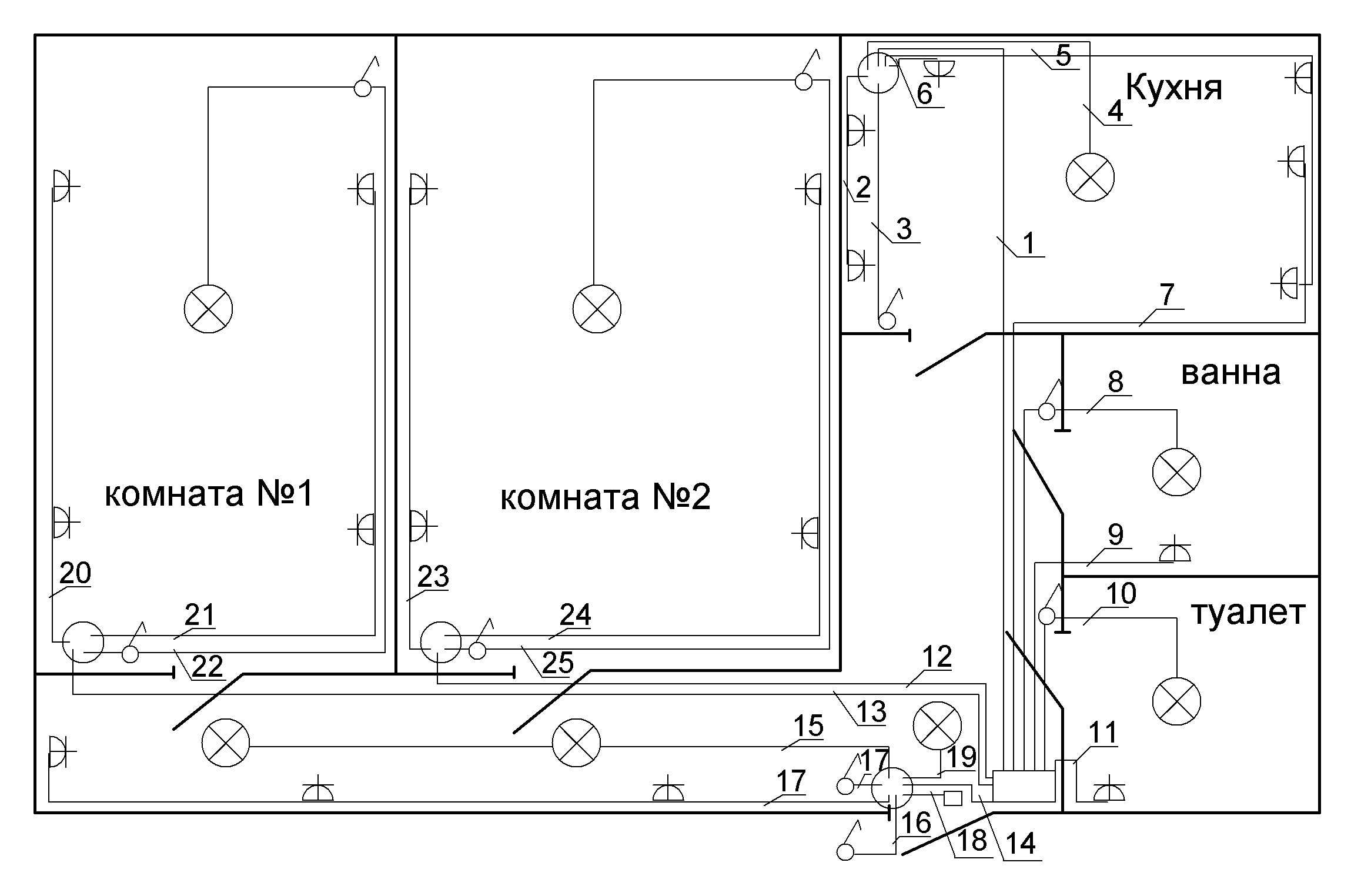

2. Colocamos un dibujo del cableado futuro en el plano del apartamento.

Esto es necesario por varias razones a la vez. En primer lugar, esto ayudará a evitar gastos innecesarios en componentes. En segundo lugar, tendrás un plan de trabajo claro. En tercer lugar, si en unos años perforará las paredes, entonces, como muestra la práctica, este dibujo será una ayuda agradable, que ayudará a evitar un cortocircuito..

3. Teniendo un plan claro, compramos accesorios eléctricos, alambres y cables.

¡Importante! Al calcular la longitud de los cables, siempre agregue algunos en reserva. Esto simplificará la instalación y también ayudará con el posible reemplazo de enchufes e interruptores (cuando se reemplaza un enchufe, generalmente se corta parte del cable). Además, asegúrese de considerar los inevitables errores de medición..

También vale la pena considerar el hecho de que el consumo de energía en los apartamentos se ha incrementado varias veces. Anteriormente, los cables solían colocarse con un solo cableado para todos los equipos eléctricos y con menos frecuencia dividían el cableado en iluminación y enchufes. Hoy en día, cuando ya existen hornos con una capacidad de hasta 10 kW, se hace recomendable colocar una línea separada para ello (recuerde que los puntos débiles del cableado son los puntos de conexión, por lo que para los electrodomésticos que consumen mucha energía es recomendable minimizarlos e idealmente excluirlos).

A continuación, preste atención a la ubicación del medidor de electricidad. Puede ubicarse en el apartamento o en la escalera. En cualquier caso, tenga en cuenta el cable que va al medidor, y luego a la centralita dentro del apartamento, desde donde ya estarán alimentados todos los dispositivos..

Para obtener un ejemplo más detallado de cálculo de contabilización y máquinas automáticas, consulte aquí..

La sección transversal de los cables se selecciona según la carga que se les conectará. Para la línea de iluminación, los cables con una sección transversal de 1,5 mm² son suficientes, y para los enchufes, 2,5 mm². Los valores más precisos se seleccionan individualmente para cada dispositivo o sus grupos..

Si los cables se colocarán debajo del yeso, sin astillar las paredes, asegúrese de comprar una manguera corrugada que protegerá los cables de daños mecánicos en los bordes afilados del perfil de metal..

4. El siguiente paso es desconectar el voltaje y quitar el cableado antiguo

Antes de este paso crucial, será útil marcar los contornos del circuito existente con la ayuda del buscador. Esto se hace para no olvidar quitar cualquier sección del cableado después de desconectar el voltaje. Muchas personas realmente se saltan este paso, porque de acuerdo con las reglas, los cables deben colocarse en ángulos rectos, lo que hace que sea más fácil encontrarlos. El desmantelamiento en sí se realiza de diferentes maneras: o apagan la energía sala por habitación o apagan todo a la vez. Dejemos el orden de las acciones a criterio de los intérpretes. Solo notamos que la opción correcta, desde el punto de vista de la seguridad, sería desconectar todo el cableado (máquina automática o enchufe frente al medidor), abrir el circuito (se desmonta la primera torsión de cables detrás del medidor) . Si hay disyuntores después del mostrador, simplemente montamos una salida después de ellos (algo debe arreglarse), si no hay un autómata después del mostrador, entonces se instala uno y, después, una salida.

5. A continuación, retire el cableado antiguo.

El orden correcto es comenzar desde las habitaciones traseras, moviéndose gradualmente al diseño principal. Se abren ranuras viejas, se quita el cableado viejo. Si por alguna razón no es posible extraer los cables viejos, y los nuevos serán conducidos por otros canales, entonces puede dejar los viejos en la pared, habiendo previamente desenergizado y aislado sus extremos. Esto está hecho por dos razones. En primer lugar, es un reaseguro en caso de contacto imprevisto con cables conductores de corriente y, en segundo lugar, protegerse de las llamadas corrientes de captación que pueden transmitirse sin contacto..

6. Ahora procedemos a la canalización de los canales para los cables.

De acuerdo con el plano dibujado, marcamos la pared y hacemos ranuras para el cable, enchufes e interruptores. La profundidad de las luces estroboscópicas debe ser suficiente para ahogar completamente el cable y cubrirlo con masilla. La forma más fácil de hacer luces estroboscópicas será si hay una capa de yeso en la pared, al menos 1,5 cm. Será más difícil hacer frente a una pared de ladrillos y la opción más inconveniente es una pared de hormigón. Además de que es extremadamente fuerte en sí mismo, lo atraviesan tiras de refuerzo, lo que complica mucho todo el proceso, ya que en las casas de paneles está prohibido romper el refuerzo en los muros de carga. Las luces estroboscópicas se fabrican principalmente con un perforador o amoladora, sobre la que se coloca un disco recubierto de diamante. La más rápida y de mejor calidad de todas las luces estroboscópicas es un dispositivo especial: un cortador de persecución. Pero comprar uno para un trabajo único es costoso, por lo que puede considerar alquilar un cazador de paredes. Para obtener más información sobre los matices de la persecución de muros, consulte aquí..

Si las paredes están hechas de placas de yeso en el apartamento, primero debe fijar los perfiles en las paredes y luego, de acuerdo con las marcas, pasar los cables a través de ellos en una funda corrugada..

7. Gestión de cables

Cuando las ranuras están listas, se coloca el cable en ellas, que se fija con masilla o masilla. Además, las cajas de conexiones y las cajas de enchufes se colocan en los lugares designados, se inicia un cable. Fijado también con masilla.

En el caso de los paneles de yeso, los primeros agujeros se perforan debajo de ellos a través de los cuales sale el cable, y luego se instala el enchufe..

8. El siguiente en la fila es el tablero de distribución.

Contiene disyuntores (disyuntores), desde los que se alimentan todos los grupos de enchufes e interruptores conectados. Normalmente iluminación «colgando» en una máquina, enchufes ordinarios, en los que no se esperan cargas pesadas, en la otra, y para cada aparato que consume mucha energía, como un horno, hay una línea separada con una máquina separada. El baño, por cierto, también se alimenta por separado..

En total, tenemos una máquina principal y más potente, así como varias máquinas más pequeñas para cada grupo. Se hace un hueco para la caja en la pared, se hacen sujetadores, luego se insertan cables y se conectan a las máquinas. Después de eso, la solapa se fija en su lugar..

9. Conectamos alambres y cables

Si las conexiones no se realizaron durante la instalación, ahora es el momento de hacerlo. Según el diagrama preparado, conectamos todas las líneas y las comprobamos con una sonda.

¡Importante! Cuando suena la línea, no se debe conectar nada a los cables. La bombilla incandescente más común conduce la corriente desde el probador y mostrará un cortocircuito en el circuito..

10. La última etapa del trabajo será la instalación / conexión del medidor.

Si no planea mover el medidor anterior, esta es la opción más fácil. En este caso, el trabajo se reducirá a conectar el cable del contador a la centralita. La opción más difícil es mover el medidor desde la entrada al interior del apartamento. Ya directamente en el lugar, debe elegir si colocar un cable nuevo, usar uno viejo sólido o es posible que tenga que construirlo.

La conexión final debe ser realizada exclusivamente por un electricista calificado del servicio correspondiente, porque hay sellos en el medidor, cuya violación está plagada de una multa bastante grande..
